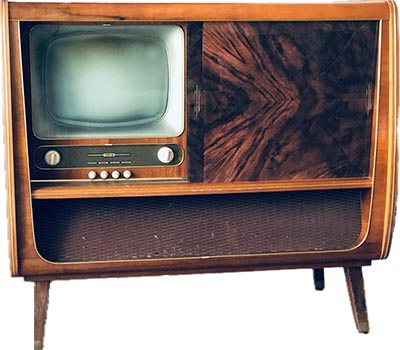

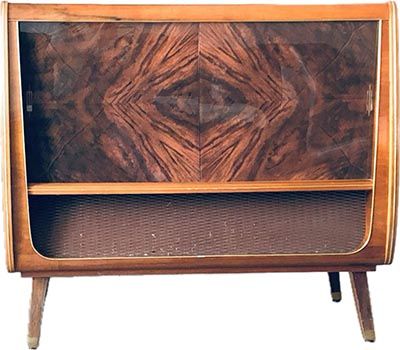

Fernseh - Musikschrank
VEB Fernsehgerätewerke Staßfurt

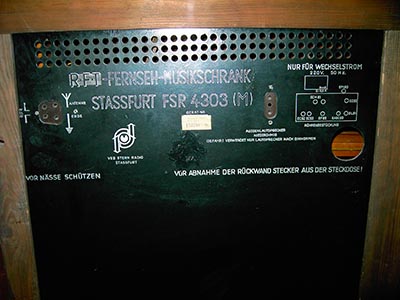

FSR 4303 (M)
Hersteller: VEB Fernsehgerätewerke Staßfurt

Baujahr: 1960
B x H x T (mm): 1110 x 1000 x 670
Gewicht (kg): 105,0
Gerätenummer: 153250
Originalpreis: 3800,00 DM (DDR)

Beachte: Zu dieser Zeit lag das monatliche Durchschnittseinkommen in der DDR bei ca. 550 DM (DDR).
Ein Trabant 500 (P 50) kostete zu dieser Zeit 7.650 DM (DDR)

Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Röhren: 27 Stück:

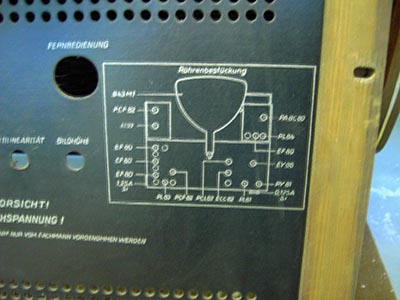

Iris 17 B: B 43 M 1, EC 92, ECC 82, 4x EF 80, EY 86, PABC 80, 2x PCF 82, PCL 82, PL 81, PL 83, PL 84, PY 81,

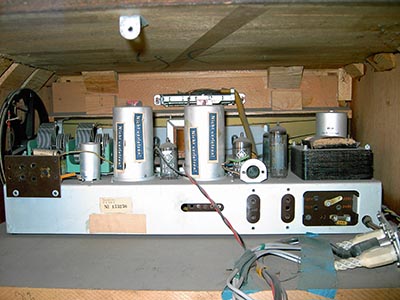

8 E 156-I: EABC 80, 2 x EC 92, ECH 81, EF 89, EL 84, EM 80, EZ 80,
BG 20/5: ECC 83, ECL 82, EM 11

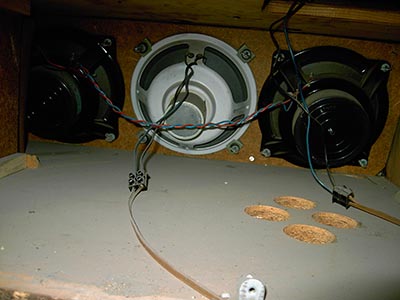

Lautsprecher: 3x permanentdynamisch
Empfangsprinzip: Superhet
Anzahl Kreise: Iris 17 B: ?
8 E 156-I: 6 AM, 9 FM
Wellenbereiche: Iris 17 B: VHF Band I und III (59,25 MHz...145,25 MHz)
8 E 156-I: LW (145 ... 300 kHz), MW (515 ... 1630 kHz), KW (6 ... 12 MHz), UKW (87 ... 100 MHz))
ZF: Iris 17 B: Bild 38,9 MHz, Ton 5,5 MHz
8 E 156-I: 468 kHz, 6,7 MHz
Zubehör: Staßfurt Fernbedienung "FR 72"

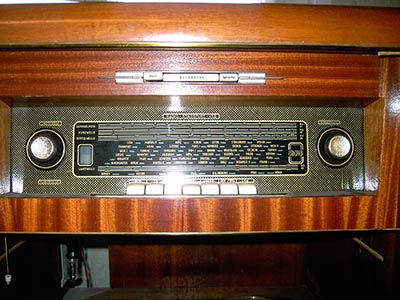

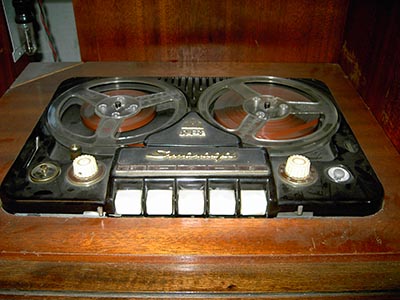

Der Fernseh-Musikschrank ist ausgerüstet mit einem s/w-Fernseher "Iris 17 B", einem Radio "Stassfurt 8 E 156-I" und dem Tonbandgerät "BG 20/5 Smaragd" welches durch eine Schrankbeleuchtung besser zu bedienen ist. Das Tonbandgerät hat keine eigene Endstufe. Es ist an den Tonabnehmeranschluss des Radios angeschlossen, sowohl für Aufnahme- als auch für Wiedergabezwecke.
Schaltplan zum eingebauten Fernseher
