Fernseher
VEB Rafena-Werke Fernseh- und Nachrichtentechnik Radeberg
Stadion 102 Z     1175.113-20001
Hersteller: VEB Rafena-Werke "Fernseh- und Nachrichtentechnik Radeberg"

Baujahr: 1964
B x H x T (mm): 625 x 507 x 455
Gewicht (kg): 33,5
Gerätenummer: 450198
Originalpreis: unbekannt
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Röhren: 23: B 53 G 2, DY 86, EAA 91, 2 x ECC 82, ECC 83, 4 x EF 80, EF 184, PC 96, PCC 85, PCC 88, 3 x PCF 82, PCL 82, PCL 84, PL 36, 2 x PL 84, PY 88
Lautsprecher: 2: L 2960 PB, LP 559 HS
Empfangsprinzip: Superhet
Anzahl Kreise: Bild: 12 + 4 Fallen, Ton: 5
Wellenbereiche: VHF Band I und III
ZF: Bild: 38,9 MHz, Ton: 33,4 MHz
Zubehör: Fernregler FE 855491

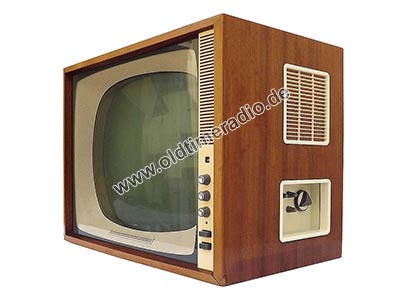

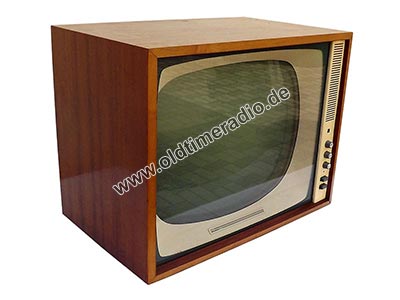

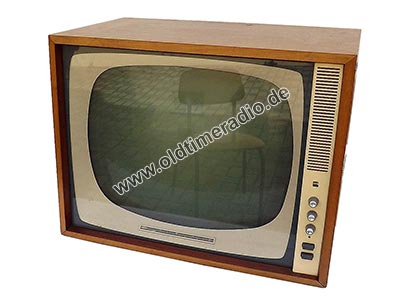

Schwarzweiß-Fernseher, Standgerät. Die Bildwidergabe erfolgt durch eine 53-cm-Bildröhre im Bildformat 4:3 (480 x 380 mm) mit einem Bildwechsel von 25 Bilder/s und CCIR-Norm (625 Zeilen).
Das Gerät ist ausgestattet mit einem VHF-Band I/III-Kaskodentuner und ist vorbereitet für UHF-Empfang. Es verfügt über eine zusätzliche Raumlichtautomatik ("Z" in Typenbezeichnung) mit Fotowiderstand und "Videoklar"-Schaltung zur Unterdrückung der Zeilenstruktur. Der Fotowiderstand befindet sich an der Front über dem obersten Einstellregler.
Die Tonwiedergabe ist "mono".

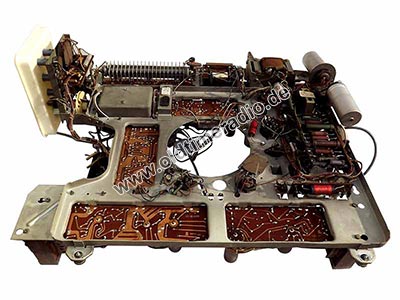

Standardbaugruppen sind die Ablenkeinheit und der Zeilentrafo Typ 1171.106-07401.
