Chassis - Einbaugerät VEB Funkwerk Kölleda
Schallplattenabtastgerät PE 823/2     8380.823-2
Hersteller:   VEB Funkwerk Kölleda

Baujahr: ca. 1971
B x H x T (mm): 480 x 200 x 305
Gewicht (kg): 12,0
Gerätenummer: 674
Originalpreis: unbekannt
Spannungsversorgung: Netz 125, 220 V ~ / 20 V =
Gehäuse: Metall
Transistoren: 10: 2 x GC 117, 2 x GD 170 B, 2 x гT 322 b 2, 2 x Mп 21 E, 2 x SFT 322
Nadelsystem: MS 16 SD

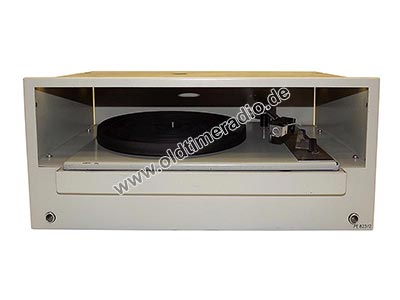

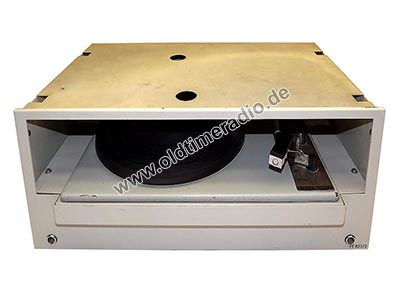

Das Gerät war für den Einbau in Normgestellen für Beschallungs-, Studio- und Verstärkeranlagen (ELA) vorgesehen (z.B. Funkwerk Kölleda).

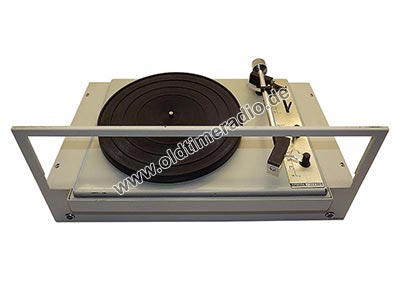

Hier eingebaut ist das Plattenspielerchassis Rubin 016/4.

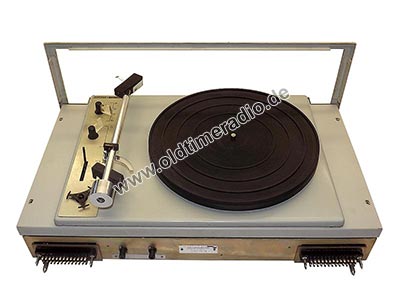

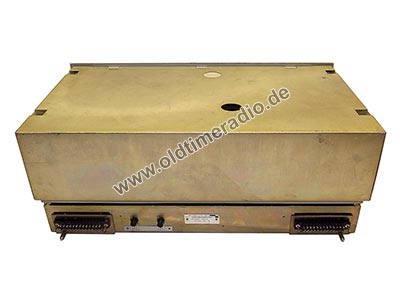

Die Anschlüsse befinden sich an der Rückseite über 2 Stück 26-polige Steckerleisten (Messerleisten) BEG TGL 10395.

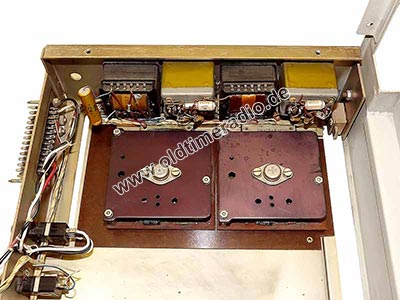

Weiterhin sind 2 Verstärker vom Typ B-1 8311.105 für die Erzeugung der Normausgangsspannung engebaut. Diese werden über die Messerleisten mit einer zusätliche Spannung von 20 V = gespeist.
