Zubehör

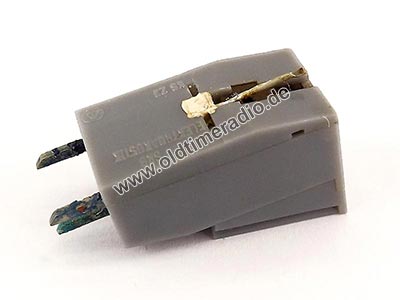

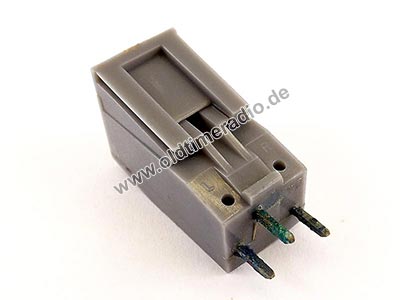

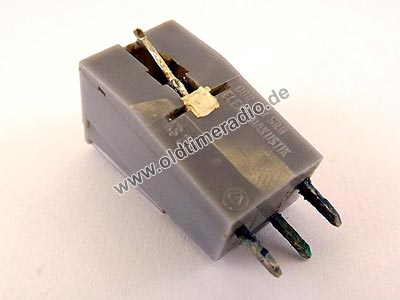

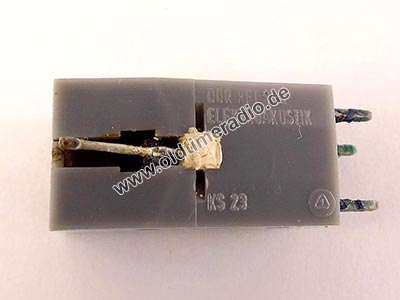

Kristall Tonabnehmersystem     KS 23
(KS 23 S / KS 23 SD)
Hersteller:   VEB Elektroakustik Leipzig

Baujahr: ca. 1974
B x H x T (mm): 13 x 17 x 31
Gewicht (kg): 0,003
Gerätenummer: 043
Originalpreis: unbekannt
Spannungsversorgung: ohne
Gehäuse: Plaste

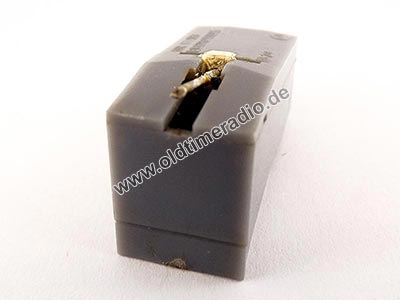

Piezoelektrisches Kristall-Abtastsystem (Seignettesalz) für Schallplatten mit verschiedenen Nadelträgern ("S" = Stereo-Saphir = weiße Markierung / "SD" = Stereo-Diamant = gelbe Markierung). Die Nadelträger können nach Verschleiß ausgetauscht werden (auch untereinander). Das Abtastsystem trägt nur die Bezeichnung "KS 23". Je nach eingesetztem Nadelträger wurden diese dann unter den Bezeichnungen "KS 23 S" oder "KS 23 SD" vertrieben.

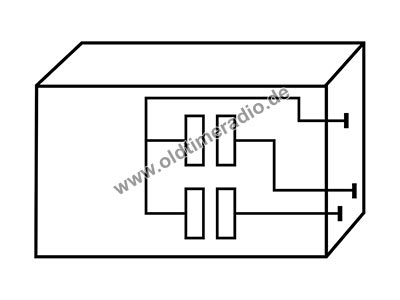

Die Wandlerelemente sind an den beiden unteren Kontakten angeschlossen, am oberen Kontakt die Masse (Abschirmung). Auflagekraft 4 p +/- 1 p.
