Elektronenröhre Telefunken
Sende-Triode     RS 15
Hersteller:   TELEFUNKEN

Baujahr: 1923 und früher

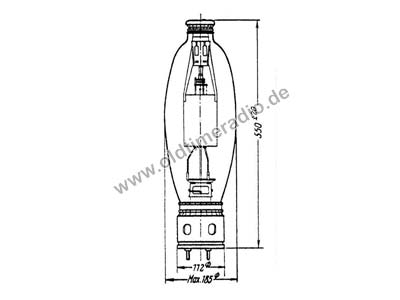

B x H x T (mm): 185 (Rohr) x 550 x 112 (Sockel)
Gewicht (kg): 2,25
Originalpreis: unbekannt
Spannungsversorgung: Uf: 16,6 V, If: 17,5 A, direkt
Gehäuse: Glas

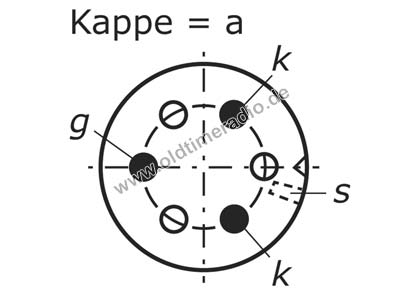

Fassung / Sockel: Spezialsockel, Senderöhrensockel 3 (6)-Stift mit Obenanschluss
1,5 kW Senderöhre, luftgekühlt.
Maximale Anodenbetriebsspannung: 4000 V, maximale Anodenverlustleistung: 700 W.
Ursprünglich wurden diese Röhren für den militärischen Bereich produziert (U-Boot-Sender).
Mit 2 Stück dieser Röhren war der 1. Sender im Berliner VOX-Haus bestückt.
Der Sender Leipzig - Technische Messe war zuerst mit 6 Stück, später mit 8 Stück, parallel geschalteten RS 15 bestückt.

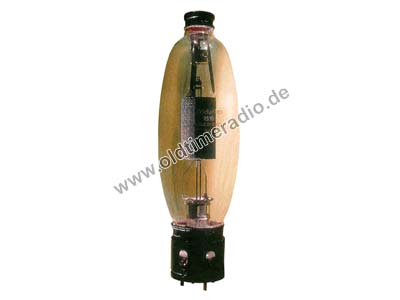

Quelle Bild 1: [113]
