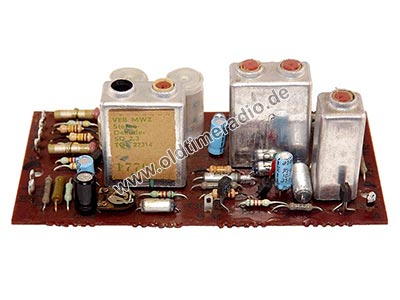

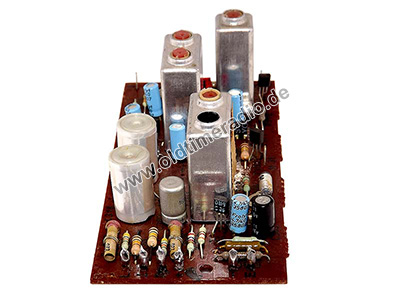

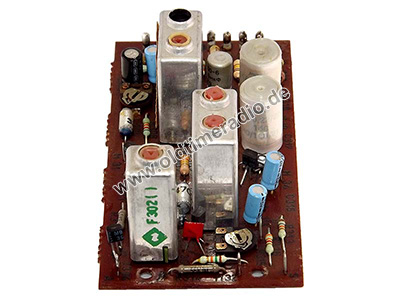

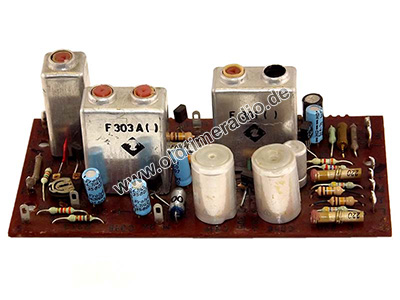

Chassis - Einbaugerät VEB Messgerätewerk Zwönitz
Stereodekoder     SD 2.3
Hersteller:   VEB Messgerätewerk Zwönitz


Baujahr: 1981
B x H x T (mm): 110 x 36 x 55
Gewicht (kg): 0,063

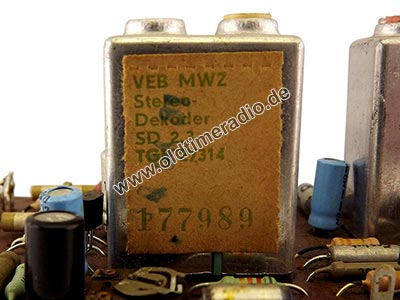

Gerätenummer: 177989
Originalpreis: unbekannt
Spannungsversorgung: externe Speisung 16 V =
Gehäuse: ohne
Transistoren: 4: 3x SF 215 c, SS 216 d
Standardbaugruppe zum Einbau in HiFi-Empfänger mit feldstärkeabhängiger Mono-/Stereo-Umschaltung und mit Minus an Masse.

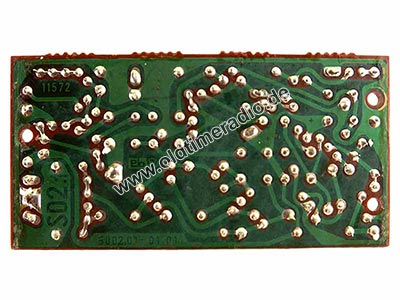

Der UKW Stereo-Decoder SD 2.3 arbeitet nach dem Pilottonverfahren. Verwendet wurde eine Leiterplatte des SD 2.1.
Der Unterschied zum Typ SD 2.1 besteht in der Bestückung der Kondensatoren C 315/316. Durch den Einsatz von Elektrolytkondensatoren 4,7 μF anstelle der Polyesterkondensatoren 0,22 μF wird eine ausreichende Verzögerung der beim Umschalten des Dekoders auftretenden Pegelsprünge erreicht.
