Chassis - Einbaugerät VEB Messgerätewerk Zwönitz

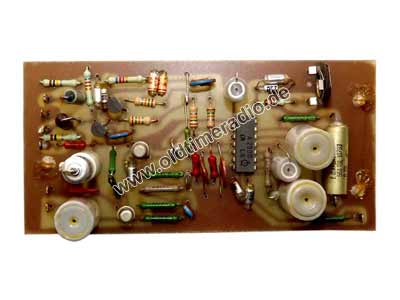

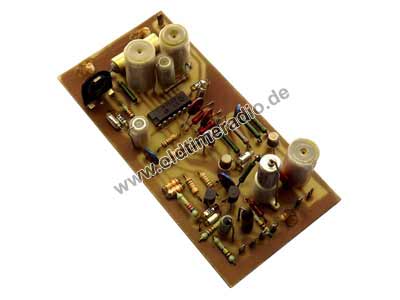

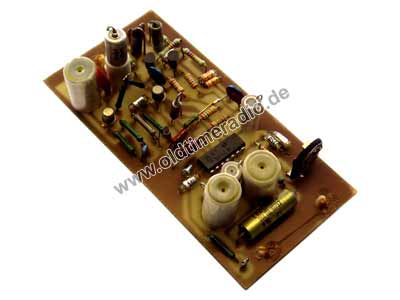

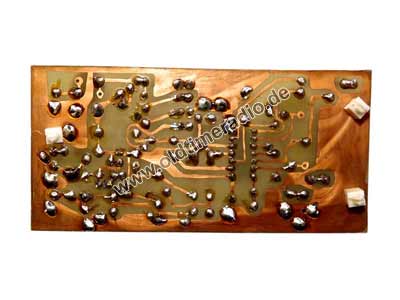

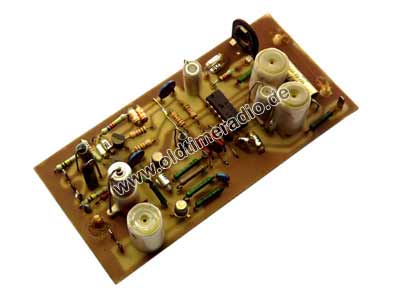

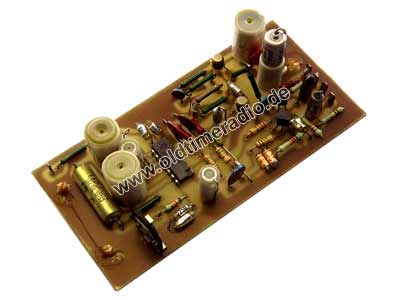

Stereodekoder     SD 2.x (Fertigungsmuster)
Hersteller:   VEB Messgerätewerk Zwönitz


Baujahr: 1980
B x H x T (mm): 115 x 40 x 55
Gewicht (kg): 0,054
Gerätenummer: ohne
Originalpreis: unbekannt
Spannungsversorgung: externe Speisung 16 V =
Gehäuse: ohne
Transistoren: 4: 2 x BC 239 d, 2 x SF 137
Integrierte Schaltkreise: 1: A 290 D
Standardbaugruppe zum Einbau in volltransistorisierte Rundfunkempfänger mit Minus an Masse. Der UKW Stereo-Decoder arbeitet nach dem Pilottonverfahren. Es handelt sich hier um ein Fertigungsmuster, welches nach Entwickling durch den VEB Tonfunk Ermsleben im VEB Messgerätewerk Zwönitz produziert wurde. Der SD ähnelt noch den Entwicklungsmustern von Tonfunk, wurde dann aber offensichtlich nicht in die Serienfertigung übernommen. In die Serie gelangten dann die Stereodekoder SD 2.5-2.7.
