NF-Verstärker Kommanditgesellschaft Georg Neumann & Co.
Mikrofon-Vorverstärker     TV 61
Hersteller:   Kommanditgesellschaft Georg Neumann & Co.


Baujahr: 1971
B x H x T (mm): 90 x 52 x 10
Gewicht (kg): 0,027
Gerätenummer: ohne
Originalpreis: unbekannt
Spannungsversorgung: extern 125 V =
Gehäuse: ohne
Transistoren: 2 x GC 102 b

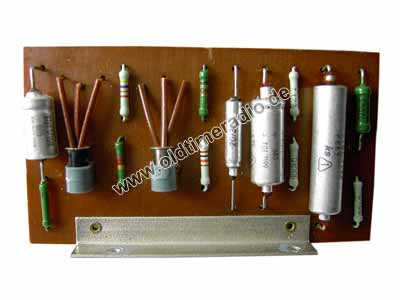

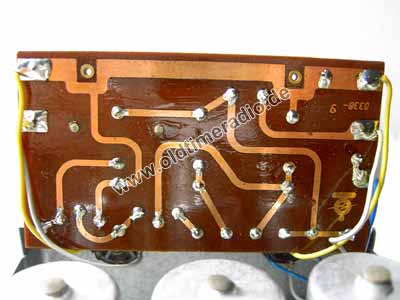

Der Transistorverstärker ist im Netzanschlussgerät N 61 V eigebaut und dort mit einem an der Leiterplatte angebrachten Winkel auf dem Chassis. Er ist zwischen Ein- und Ausgang (asymmetrisch) geschaltet. Die NF-Verstärkung gestattet den direkten Anschluss des Kondensatormikrofons an einen Leistungsverstärker mit 100 mV Eingangsempfindlichkeit. Die Stromversorgung wird dem Hochspannungsteil des Netzgerätes (125 Volt) über einen Vorwiderstand entnommen.
