Lautsprecher

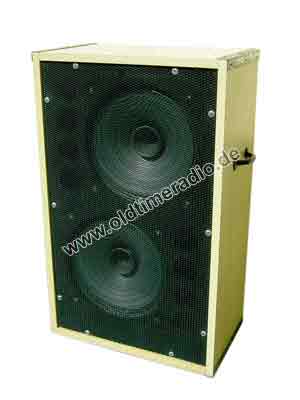

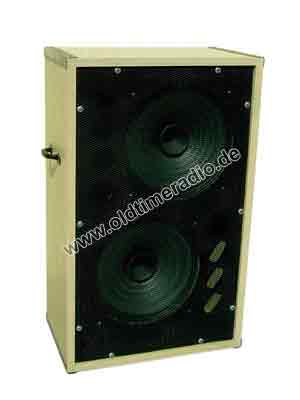

Kompaktbox     25 VA
Hersteller:   unbekannt


Baujahr: ca. 1965
B x H x T (mm): 455 x 745 x 260
Gewicht (kg): 22,5
Gerätenummer: ohne
Originalpreis: unbekannt
Sammlerpreis: 100,00 €
Spannungsversorgung: ohne
Gehäuse: Holz (Spanplatte)

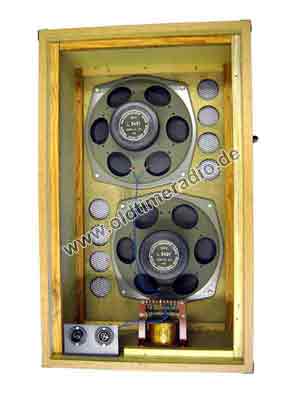

Lautsprecher: 2 x L 3401
Die Box ist für Verstärkeranlagen der 100 V-Technik ( 100 Volt an 400 Ω bei 25 VA) vorgesehen. Sie kann, je nach Verstärkerleistung, als Einzelbox oder in Parallelschaltung mit einer weiteren Box betrieben werden.
Der Anschluss erfolgt über einen Flanschstecker (Großtuchel) EBD TGL 68-2325 VA optional an 400 oder 800 Ω.
Bei einem 25 VA-Verstärker, z. B. "V 125" vom VEB Funkwerk Kölleda erfolgt der Anschluss an 400 Ω.
Bei Anschluss an einem 50 VA-Verstärker, z. B. "V 150" erfolgt der Anschluss an 800 Ω.
Über eine Flanschbuchse EBD TGL 68-23 steht ein 800 Ω-Ausgang für einen weiteren Lautsprecher zur Verfügung.

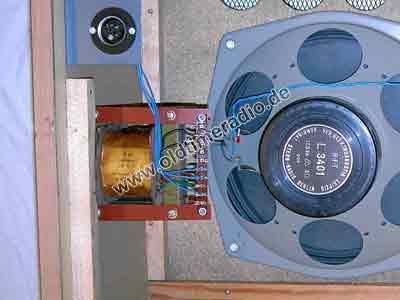

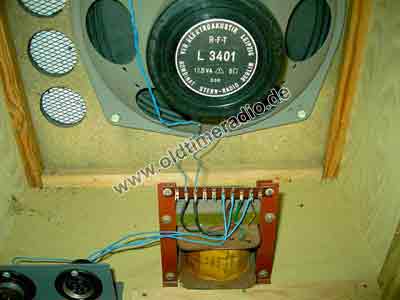

Zur Anpassung befindet sich in der Box ein Übertrager Ü 59 0/400/800 Ω - 3,3 Ω/25 VA aus dem VEB Hydromat Bannewitz.
